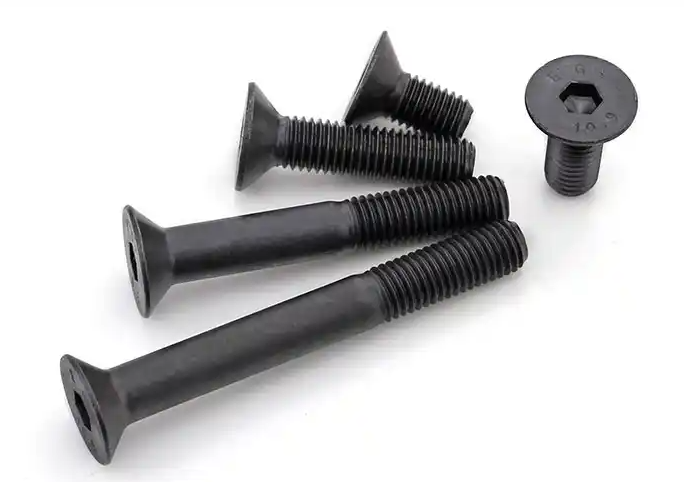

緊固件發(fā)黑處理工藝除了高溫堿性發(fā)黑和常溫發(fā)黑處理，近些年還多了一種新的緊固件發(fā)黑處理工藝，那就是緊固件余熱發(fā)黑處理。

可以說，緊固件余熱發(fā)黑克服了堿性發(fā)黑和常溫發(fā)黑的一些不足，如節(jié)能且無污染、發(fā)黑過程簡單不用清洗等。

不過緊固件余熱發(fā)黑有一個前提條件，就是緊固件必須存在余熱，有一定的溫度（160℃——500℃），其發(fā)黑液的組成多為可溶性的樹脂或者乳液樹脂、著色劑、溶劑及助劑等，工藝流程一般是回火（工件加熱）-發(fā)黑（侵入發(fā)黑液中10到30秒取出）-干燥（如余熱干燥、自然干燥、加熱烘干都可以）。

緊固件余熱發(fā)黑的原理是存在余熱的緊固件在和發(fā)黑液接觸的瞬間，發(fā)黑液中的有機成膜物質根據熱反應原理凝聚且沉積在鋼鐵緊固件表面，形成含有有色物質和其他功能物質的有機高分子復合材料保護膜，通過覆膜的附著和封閉作用，實現(xiàn)防腐蝕的作用。

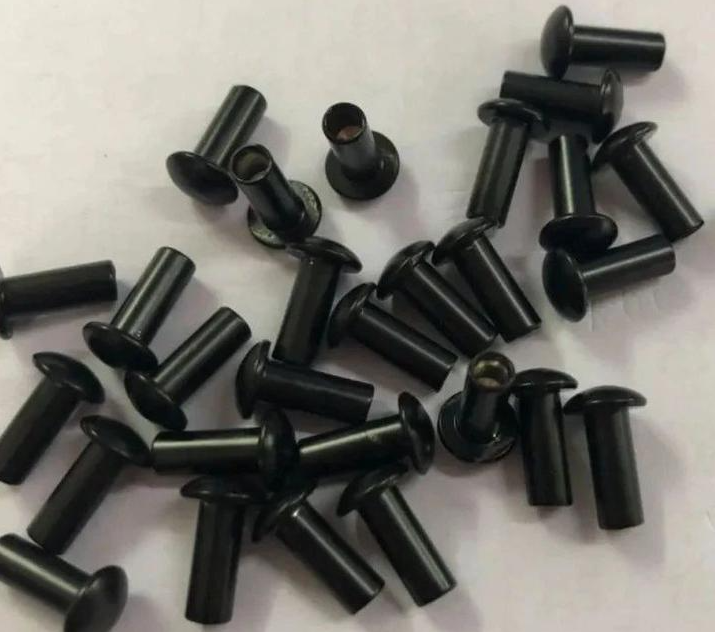

緊固件余熱發(fā)黑的優(yōu)點如下：

利用回火余熱發(fā)黑，比較節(jié)能；有機復合材料的覆膜防銹性能好；自動化生產線，操作簡單、發(fā)黑質量穩(wěn)定；無需清洗環(huán)節(jié)，節(jié)水且無排放，對環(huán)境沒有污染；適用多種鋼材，碳鋼、合金鋼都可用；淬火后需要回火的緊固件，都可以采用余熱發(fā)黑處理。

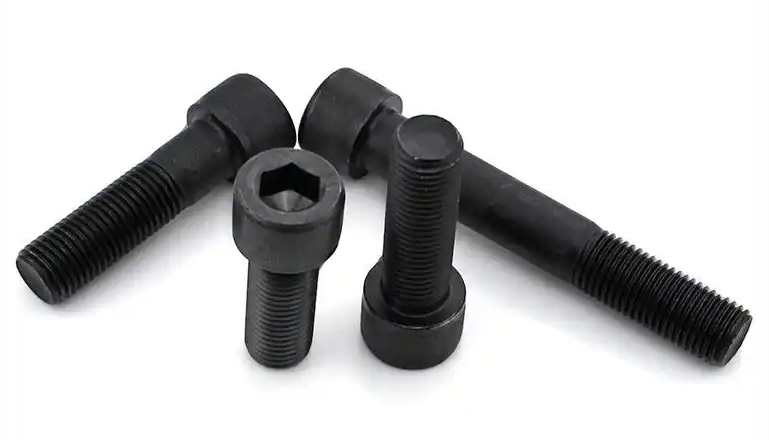

雖然優(yōu)點很多，緊固件余熱發(fā)黑也有其不足，如緊固件必須要有一定的溫度，不能加熱的緊固件就不能用這種發(fā)黑處理方法；緊固件熱量不足溫度低，會影響發(fā)黑效果；余熱發(fā)黑的覆膜會影響緊固件的尺寸；余熱發(fā)黑的發(fā)黑膜耐磨性較差等。

大家在選擇緊固件發(fā)黑處理工藝時，要結合不同發(fā)黑工藝的特點，來進行選擇。
